woptec SPECTA KDE

Maschinenstatus

Das System ermittelt in Echtzeit den aktuellen Maschinenstatus, Stückzahlfortschritt und Zykluszeiten.
Die Maschinenübersicht zeigt laufend alle relevanten Informationen zum Maschinenstatus. Lauf- und Stillstandsarten werden farblich markiert.

Das moderne Maschinedatenerfassungssystem JadeMDE liefert das Feedback aus dem Fertigungsbereich mit dem automatisch wichtige Kenngrößen für die Fertigungsoptimierung ermittelt werden.

Stückzahl-Fortschritt der laufenden Aufträge
Aktivitätsübersicht der Maschinen
Produktivitätsübersicht
Soll-Ist-Vergleich und Häufigkeitsverteilung der Zykluszeiten
Statistiken für Maschinen und Werkzeugverwendung
Störungsanalyse, Stillstandsgründe
Statistiken bezogen auf Maschinen, Werkzeuge, Betriebsaufträge und Artikel

JadeMDE
Maschinendatenerfassung

Stillstandsauswertung

Für jede Maschine oder Maschinengruppe kann eine Liste der möglichen Stillstandsgründe angelegt werden.
Maschinenstillstände werden automatisch ermittelt und können mittels Gruppenterminal durch die Fertigungsmitarbeiter qualifiziert werden.

Produktivitätsauswertung

Die Poduktivitätsauswertung basiert auf Zeitmodellen für jede Maschine, sowie auf geplante Stillstandszeiten.
Die Produktivitätsauswertung wird mit Stillstandsstatistik und Zykluszeitenstatistik ergänzt.

Maschinensignale

Grundsätzlich können alle Arten von Maschinen, die ein Stückimpuls abgeben, erfasst werden. Der Stückimpuls kann als 24V-Signal, als Schaltkontakt oder elektronischer Sensor angeschlossen werden.
Die kleinste Zykluszeit beträgt 1/10 Sekunde.

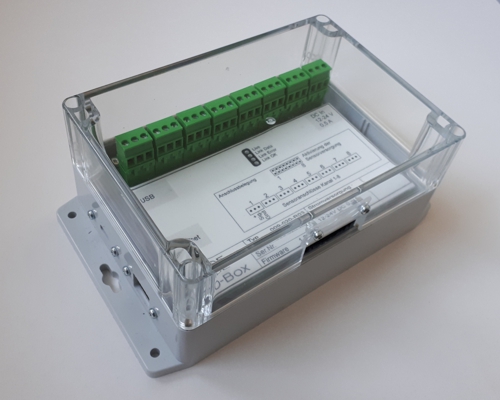

Der Signalanschluss erfolgt über eine oder mehrere KDE IO-Boxen. Jede IO-Box kann Signale von 1 – 8 Maschinen erfassen, vorauswerten und das zentrale Erfassungsprogramm weitergeben.
Die IO-box ist mit einem Standard-Industriegehäuse ausgerüstet. Die Anschlusstechnik entspricht Industriestandard und kann durch Ihre Betriebselektrik erfolgen.

Systemübersicht

Technische Daten

Softwaretechnologie	Native Windows32-Anwendung. Lauffähig auf Windows 7 bis Windows 10
Datenbank	Advantage Database Tabellen- oder Serversystem für kleine Installationen (< 5 Arbeitsplätze) ohne Datenbankserver und Sonderkosten.
Automatische Datenerfassung	Stückzahlzähler Lauf / Stillstand mittels einstellbare Mindestlaufzeiten Aktuelle Zykluszeit Zykluszeit Häufigkeitsverteilung
Eingaben am Gruppenterminal	Auftragsbeginn, Werkzeugaufbau/Abbau, Stillstandsgründe, Ausschuss.
Systemansicht	Schematisierte topografische Maschinenübersicht mit Statusinformationen. Mit dem Zusatzprogramm KDEStatus kann die Übersicht auf einem Hallenbildschirm angezeigt werden.
Datenimport	Aufträge mit Maschinen Zuordnung aus ERP-System
Datenexport	Auftragsstatistik mit Stückzahlen, Zykluszeiten, Produktivität und Stillstandszeiten für den Auftrag.
Statistik	Produktivitätsstatistik bezogen auf Aufträge, Maschinen, Werkzeuge oder Artikel
Maschinen	Stammdatenverwaltung für Maschinen mit Zeitmodellen, Anschlussdaten und Maschinenort
Werkzeuge	Stammdaten für Werkzeuge mit Maschinenfähigkeit, Artikel, Kenndaten
Aufträge	Betriebsaufträge werden aus dem ERP-System per CSV-Datei übernommen oder können im System angelegt werden. Vorgabezeiten können im Auftrag oder durch das Werkzeug übernommen werden.
Kundenspezifische Datenschnittstelle	Auf Anfrage
